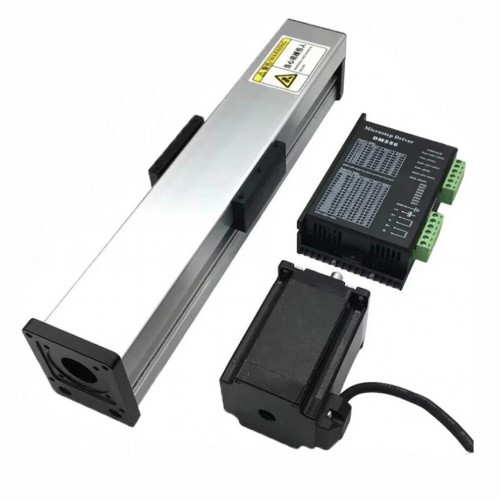

Mini Fully Sealed Motorized Linear Stage Kit OSP001613, CNC Ball Screw Slide Table With Stepper Motor
Mini Fully Sealed Motorized Linear Stage Kit OSP001613, CNC Ball Screw Slide Table With Stepper Motor
Product Parameters:

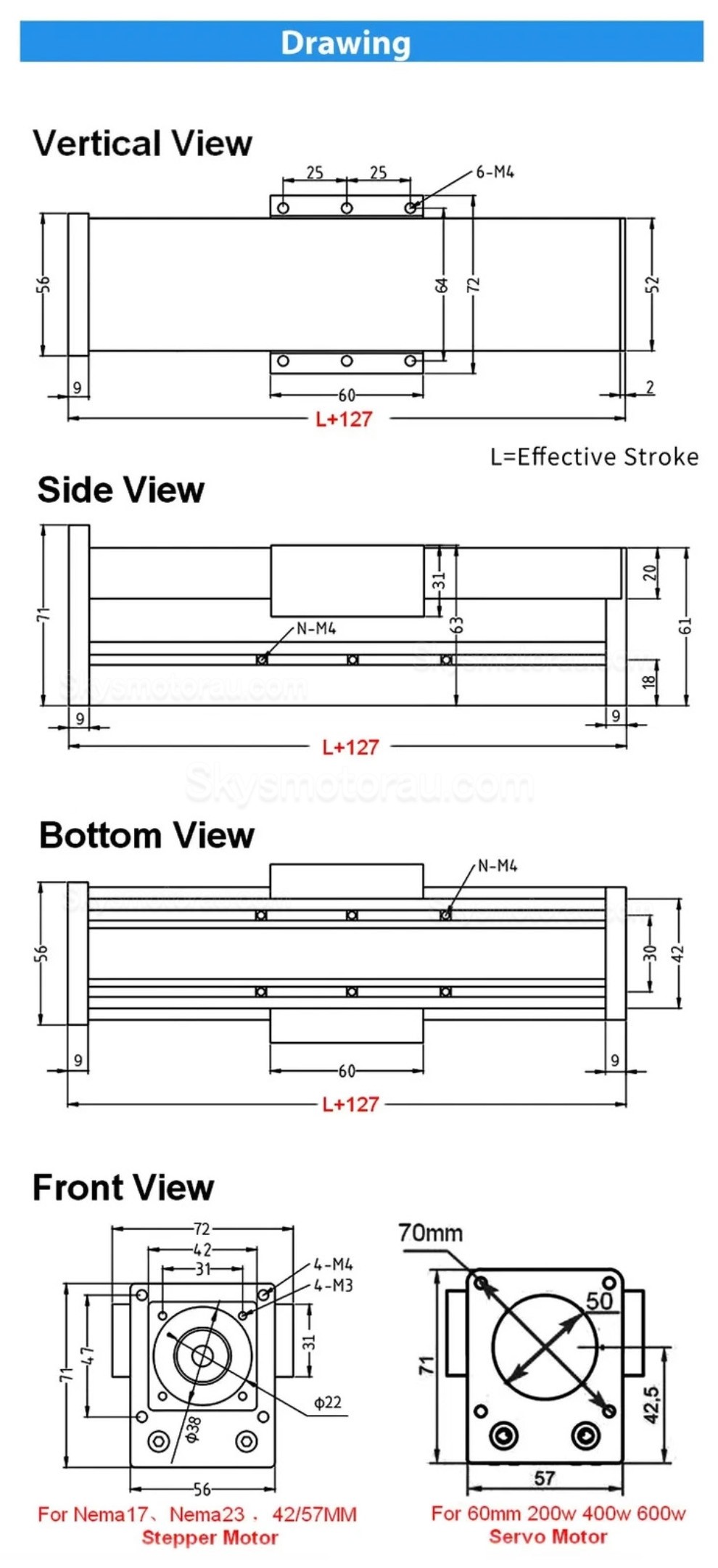

Model: QMF40 (40mm width, 40kg load)
Material: Industrial Aluminum Profile
Stroke: 100mm-300mm (choose according to your needs)
Horizontal load: 40kg (max)
Vertical load: 20kg (max)
Motor bracket: 57mm stepper motor
Module width: 42mm
Repeat positioning accuracy: 0.03mm-0.05mm
Guide: 1 x MGN12R (12mm width)
Block: 1 x MGN12C
Ball screw material: Bearing steel
Ball screw type: SFU1605 (Screw diameter 16mm, Pitch 5mm)
Ball screw accuracy: C7
Max moving speed: 250mm/s

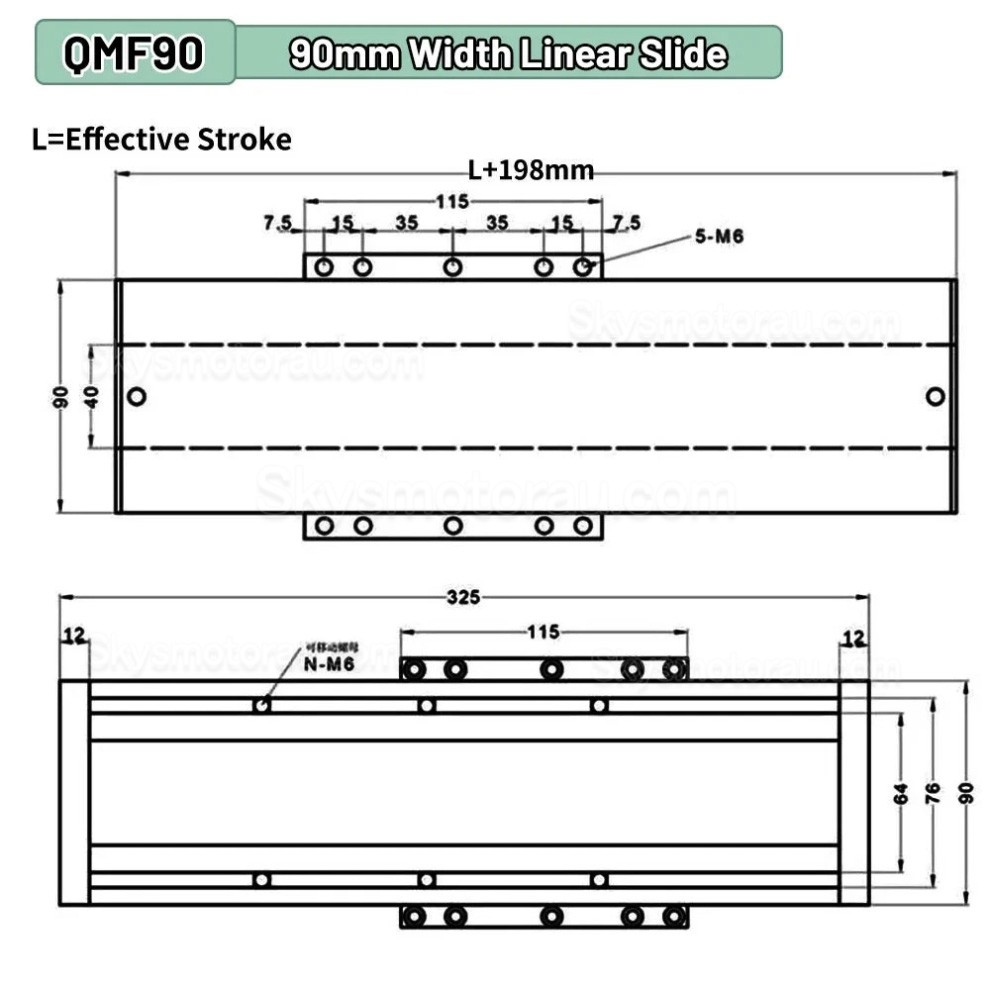

Model: QMF90 (90mm width, 70kg load)
Material: Industrial Aluminum Profile
Stroke: 100mm-300mm (choose according to your needs)

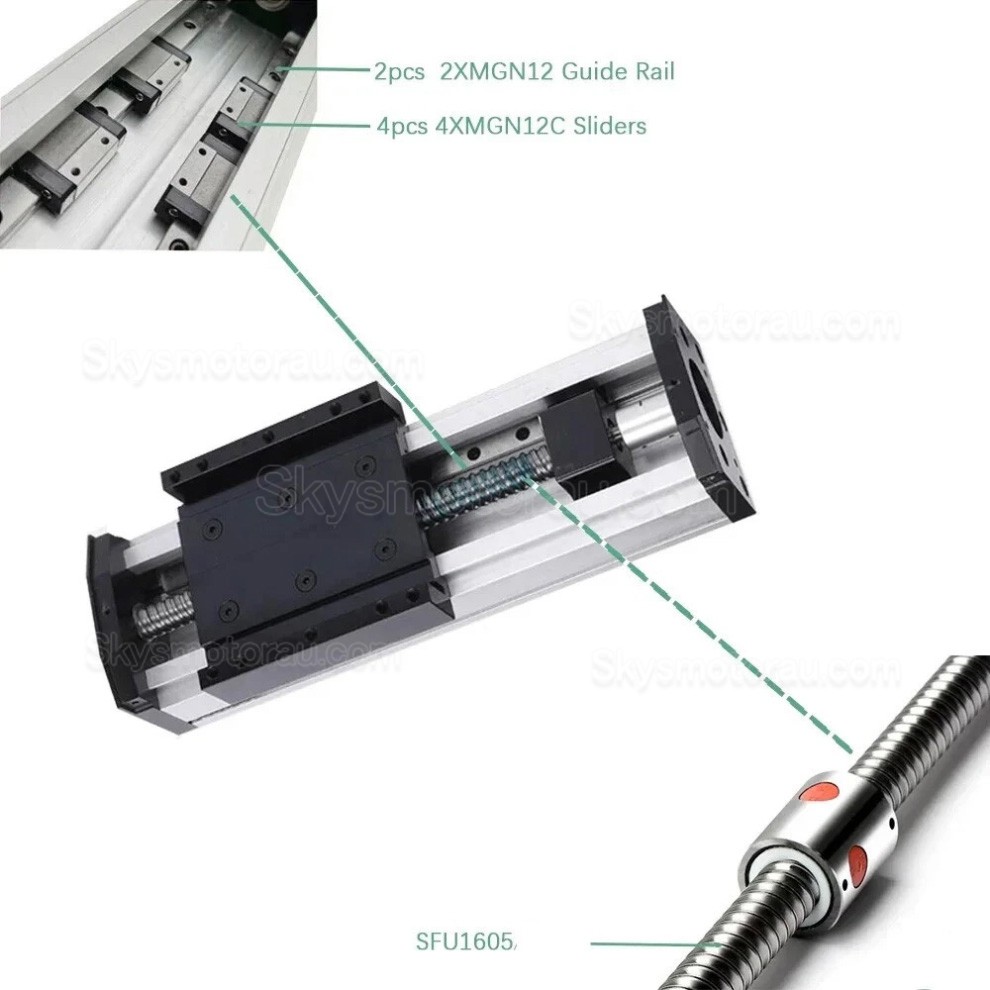

Guide rail type: 2 x MGN12
Sliders type: 4 x MGN12C
Horizontal load: 70kg (max)
Vertical load: 35kg (max)
Motor bracket: For NEMA23 57mm stepper motor
Module width: 90mm
Repeat positioning accuracy: 0.03mm-0.05mm
Ball screw material: Bearing steel
Ball screw type: SFU1605 (Screw diameter 16mm, Pitch 5mm)
Ball screw accuracy: C7
Max moving speed: 250mm/s

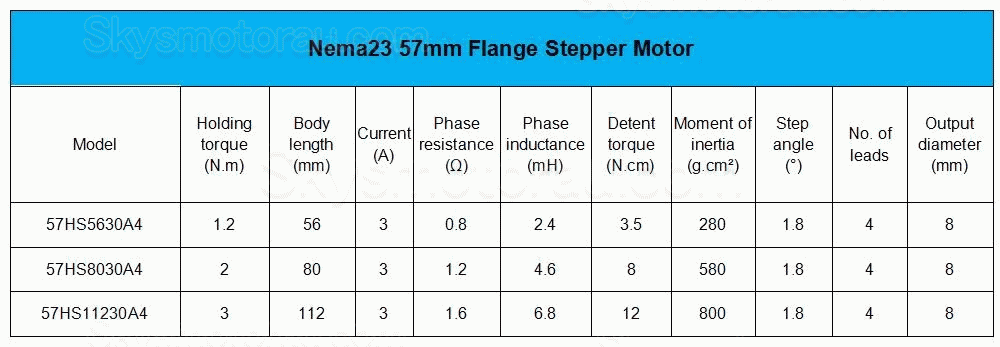

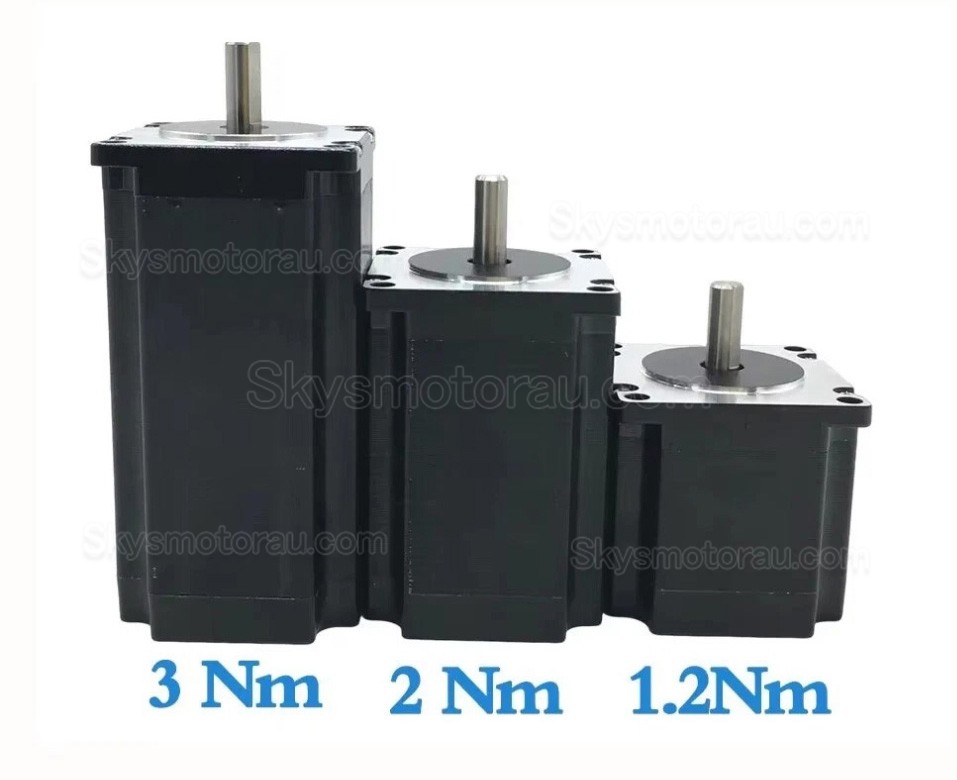

NEMA23 Motor Specifications:
Body Length:56mm (1.2Nm), 80mm (2Nm),112mm (3Nm)
Current: 3A
Shaft Diameter: 8mm
Number of Phases: 2 phases, 4 wires
Step Angle: 1.8° (2-phase, 4-lead)
Wiring Length:1 meter
Driver Configuration: TB6600 or DM556
Package list:
Package Type 1:
1 x Sliding table with cover (40mm/90mm width)
1 x 8mm coupling for NEMA23 stepper motor
Package Type 2:
1 x Sliding table with cover (40mm/90mm width)
1 x NEMA23 57mm stepper motor (1.2/2/3Nm)
Package Type 3:
1 x Sliding table with cover (40mm/90mm width)
1 x NEMA23 57mm stepper motor (1.2/2/3Nm)

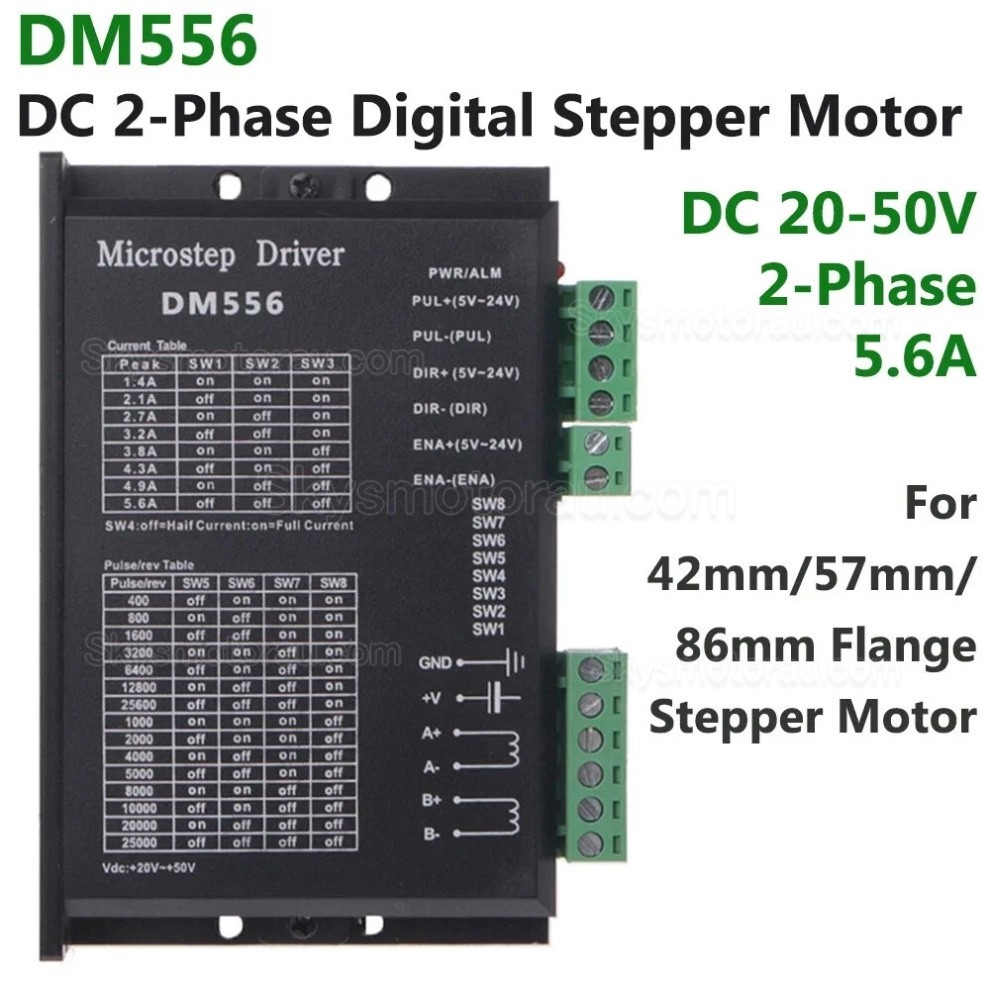

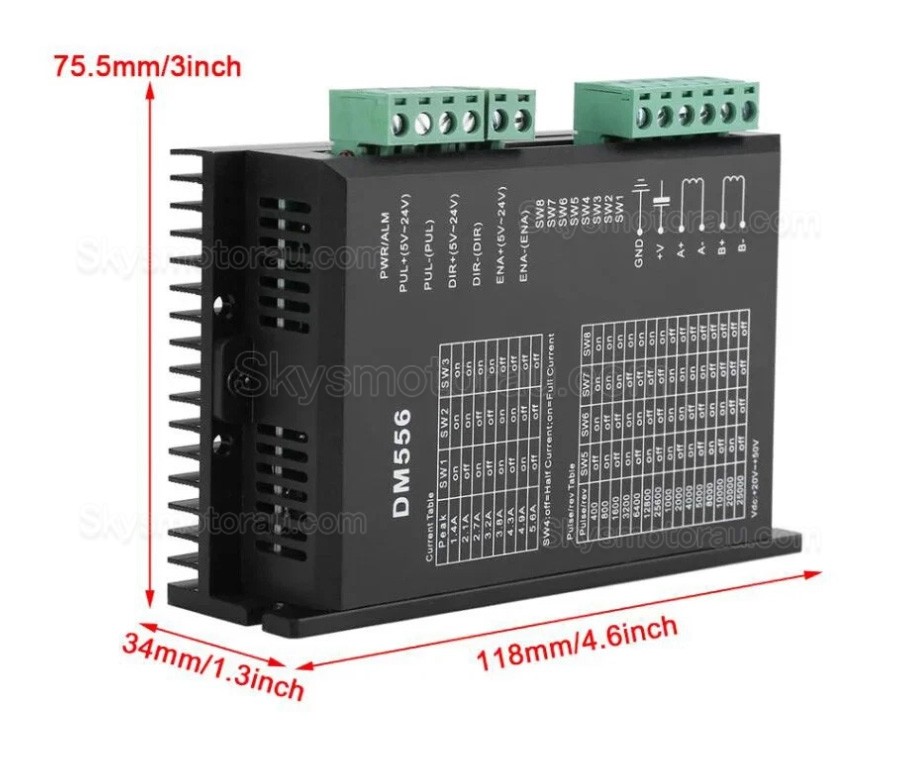

1 x DM556 motor driver
-
